5.9 SSD算法原理

学习目标

  • 目标
    • 知道SSD的结构
    • 说明Detector & classifier的作用
    • 说明SSD的优点
  • 应用
    • 无

5.9.1 SSD

5.9.1.1 简介

SSD算法源于2016年发表的算法论文，论文网址：https://arxiv.org/abs/1512.02325

SSD的特点在于:

  • SSD结合了YOLO中的回归思想和Faster-RCNN中的Anchor机制，使用全图各个位置的多尺度区域进行回归，既保持了YOLO速度快的特性，也保证了窗口预测的跟Faster-RCNN一样比较精准。
  • SSD的核心是在不同尺度的特征特征图上采用卷积核来预测一系列Default Bounding Boxes的类别、坐标偏移。

网络发展顺序fasterrcnn->yolov1->ssd->yolov2->fpn->maskrcnn->yolov3(18)

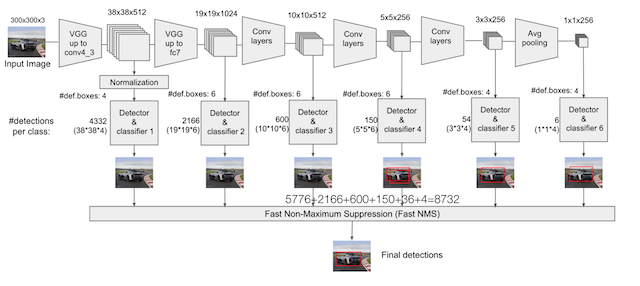

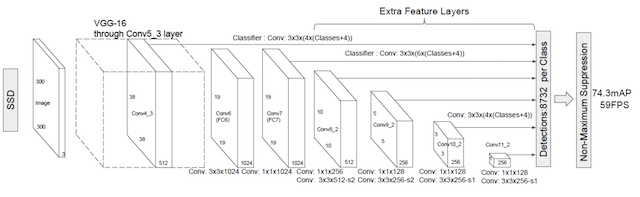

5.9.1.2 结构

以VGG-16为基础，使用VGG的前五个卷积，后面增加从CONV6开始的5个卷积结构，输入图片要求300*300。

5.9.1.3 流程

SSD中引入了Defalut Box，实际上与Faster R-CNN的anchor box机制类似，就是预设一些目标预选框，不同的是在不同尺度feature map所有特征点上使用PriorBox层

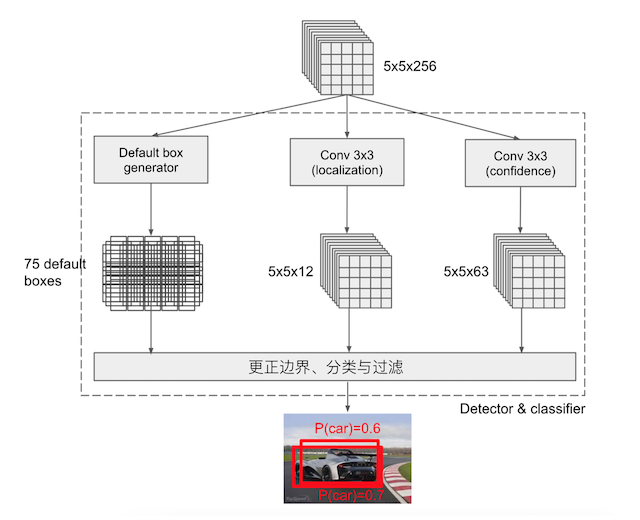

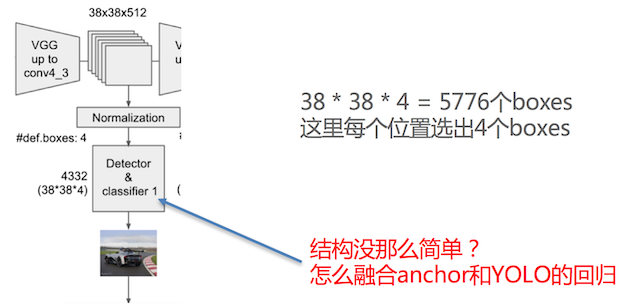

5.9.1.4 Detector & classifier

Detector & classifier的三个部分：

  • 1.PriorBox层：生成default boxes，默认先验框
  • SSD借鉴了Faster R-CNN中anchor的理念，每个单元设置尺度或者长宽比不同的先验框，预测时候的边界框（bounding boxes）是以这些先验框为基准的，在一定程度上减少训练难度。
  • 2.Conv3 x 3:生成localization， 4个位置偏移
  • 3.Conv3 x 3:confidence，21个类别置信度(要区分出背景)

5.9.1.5 PriorBox层-default boxes

default boxes（priorobx/先验框）类似于RPN当中的滑动窗口生成的候选框，SSD中也是对特征图中的每一个像素生成若干个框。

  • 先验框特点分析：
    • priorbox：相当于faster rcnn里的anchors，预设一些box，网络根据box，通过分类和回归给出被检测到物体的类别和位置。每个window都会被分类，并回归到一个更准的位置和尺寸上

根据输入的不同aspect ratio 和 scale 以及 num_prior来返回特定的default box，以feature map上每个点的中点为中心，生成一些列同心的prior box

  • 计算公式：
    • 1、正方形prior box最小边长为和最大边长为：
    • minsize,minsize∗maxsize\text{minsize}, \sqrt{\text{minsize} * \text{maxsize}}
    • 2、每在prototxt设置一个aspect ratio，会生成2个长方形，长宽为：
    • 长：aspectratio∗minsize\sqrt{\text{aspectratio}} * \text{minsize}
    • 宽：1aspectratio∗minsize\frac{1}{\sqrt{\text{aspectratio}}} * \text{minsize}

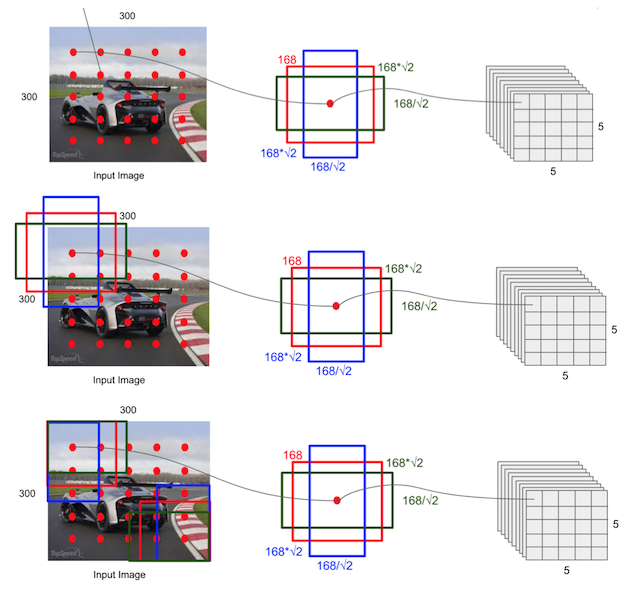

如下图展示的就是它的长宽设置：

  • 3、最终每个feature map对应box的min_size和max_size由以下公式决定：

sk=smin+smax−sminm−1(k−1) s_{k} = s_{min} + \frac{s_{max} - s_{min}}{m-1}(k-1)

公式中的m是指进行预测时使用feature map的数量，如SSD300使用conv4-3等6个不同维度（Detector & classifier）的feature maps进行预测，所以 m=6。同时原文设定s_min=0.2 ，s_max=0.9。

  • 对于conv4-3：k=1, min_size=s1x300,max_size=s2x300...

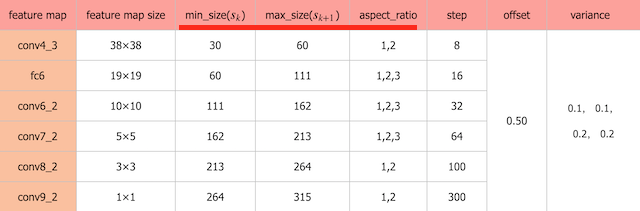

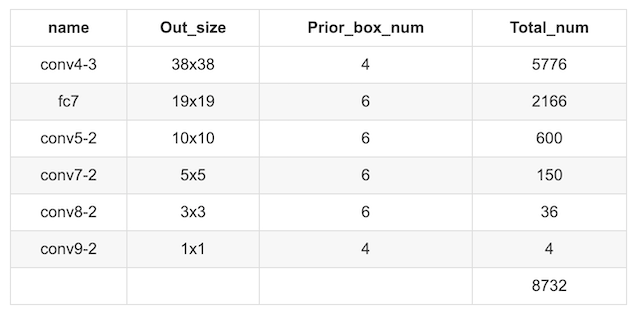

所以得到默认下面每层的框大小参数：

  • 如下面为不同大小bbox在每个不同层的设置(SSD使用感受野小的feature map检测小目标，使用感受野大的feature map检测更大目标。)

1、SSD网络prior_box:打印出来的形状为：
Tensor("concat_2:0", shape=(?, 7308, 8), dtype=float32)

# 其中某一层的结构输出
 layer {
  name: "conv6_2_mbox_priorbox"
  type: "PriorBox"
  bottom: "conv6_2"
  bottom: "data"
  top: "conv6_2_mbox_priorbox"
  prior_box_param {
    min_size: 111.0
    max_size: 162.0
    aspect_ratio: 2.0
    aspect_ratio: 3.0
    flip: true
    clip: false
    variance: 0.10000000149
    variance: 0.10000000149
    variance: 0.20000000298
    variance: 0.20000000298
    step: 32.0
    offset: 0.5
}

5.9.1.5 prior box使用过程

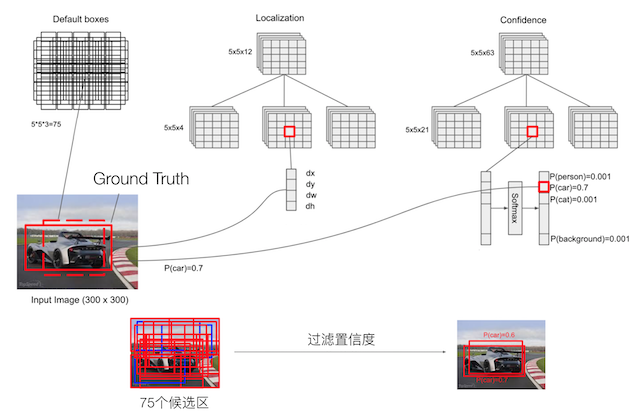

localization与confidence这两者的意义如下，主要作用用来过滤，训练

1、边界框的location预测边界框位置解码

包含4个值 (center_x,c_centery,w,h)，分别表示边界框的中心坐标以及宽高。但是真实预测值其实只是边界框相对于先验框的转换值(论文里面说是offset类似于YOLO那种）

那么注意假设我们的网络最终的预测值L是一个中间值，会需要经过一个解码转换(decode)。假设下面P真正的得到输出的边界框，d为先验框的位置： p=(pcx,pcy,pw,ph),d=(dcx,dcy,dw,dh) p = (p^{cx}, p^{cy}, p^{w}, p^{h}), d = (d^{cx}, d^{cy}, d^{w}, d^{h}) 那么预测边界框的真实位置为： pcx=dwlcx+dcx,pcy=dylcy+dcy p^{cx} = d^{w}l^{cx} +d^{cx}, p^{cy} = d^{y}l^{cy} +d^{cy}

pw=dwexp(lw),ph=dhexp(lh) p^{w} = d^{w}exp(l^{w}), p^{h} = d^{h}exp(l^{h})

当然反过来也是能够得到一种预测值的编码关系的。

2、SSD 预测边界框trick

这里就是设置variance超参数来调整检测值，就需要手动设置超参数variance，用来对l的4个值进行放缩，此时边界框需要这样解码 pcx=dw(variance[0]∗lcx)+dcx,pcy=dy(variance[1]∗lcy)+dcy p^{cx} = d^{w}(variance[0]*l^{cx}) +d^{cx}, p^{cy} = d^{y}(variance[1]*l^{cy}) +d^{cy}

pw=dwexp(variance[2]∗lw),ph=dhexp(variance[3]∗lh) p^{w} = d^{w}exp(variance[2]*l^{w}), p^{h} = d^{h}exp(variance[3]*l^{h})

3、代码展示过程

代码中的位置输出也会经过这样的计算：

def decode(default_boxes, locs, variance=[0.1, 0.2]):
    """ 对default_boxes进行解码到坐标coordinates
    Args:
        default_boxes: tensor (num_default, 4)
                       of format (cx, cy, w, h)
        locs: tensor (batch_size, num_default, 4)
              of format (cx, cy, w, h)
        variance: variance for center point and size
    Returns:
        boxes: tensor (num_default, 4)
               of format (xmin, ymin, xmax, ymax)
    """
    # 解码过程
    locs = tf.concat([
        locs[..., :2] * variance[0] *
        default_boxes[:, 2:] + default_boxes[:, :2],
        tf.math.exp(locs[..., 2:] * variance[1]) * default_boxes[:, 2:]], axis=-1)

    # (cx, cy, w, h)->(xmin, ymin, xmax, ymax)
    boxes = transform_center_to_corner(locs)

    return boxes

def encode(default_boxes, boxes, variance=[0.1, 0.2]):
    """ Compute regression values
    Args:
        default_boxes: tensor (num_default, 4)
                       of format (cx, cy, w, h)
        boxes: tensor (num_default, 4)
               of format (xmin, ymin, xmax, ymax)
        variance: variance for center point and size
    Returns:
        locs: regression values, tensor (num_default, 4)
    """
    # (xmin, ymin, xmax, ymax)->(cx, cy, w, h)
    transformed_boxes = transform_corner_to_center(boxes)

    # 编码过程
    locs = tf.concat([
        (transformed_boxes[..., :2] - default_boxes[:, :2]
         ) / (default_boxes[:, 2:] * variance[0]),
        tf.math.log(transformed_boxes[..., 2:] / default_boxes[:, 2:]) / variance[1]],
        axis=-1)

    return locs

问题：SSD中的多个Detector & classifier有什么作用？

SSD的核心是在不同尺度的特征图上来进行Detector & classifier 容易使得SSD观察到更小的物体

5.9.2 训练与测试流程

5.9.2.1 train流程

  • 输入->输出->结果与ground truth标记样本回归损失计算->反向传播, 更新权值

1. 样本标记：

先将prior box与ground truth box做匹配进行标记正负样本,每次并不训练8732张计算好的default boxes, 先进行置信度筛选，并且训练指定的正样本和负样本, 如下规则

  • 正样本

    • 1.与GT重合最高的boxes, 其输出对应label设为对应物体.
    • 2.物体GT与anchor iou满足大于0.5

  • 负样本：其它的样本标记为负样本

在训练时, default boxes按照正负样本控制positive：negative=1：3

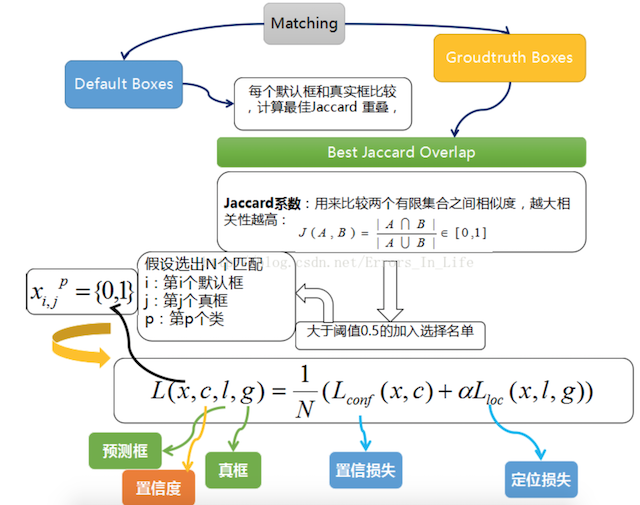

2. 损失

网络输出预测的predict box与ground truth回归变换之间的损失计算

  • 置信度是采用 Softmax Loss(Faster R-CNN是log loss)

  • 位置回归则是采用 Smooth L1 loss (与Faster R-CNN一样)

    • 所以位置误差仅针对正样本进行计算。要先对ground truth的g进行编码得到（预测框解码的反向过程）

其中

  • N是match到GT（Ground Truth）的prior box数量
  • alpha参数用于调整confidence loss和location loss之间的比例，默认alpha=1
  • xi,jpx_{i,j}^{p}代表第i个prior box匹配到了第j个并且class同为p类别的GT box
    • 匹配过程：IoU判断
3、数据增强

采用数据扩增（Data Augmentation）可以提升SSD的性能，主要采用的技术有水平翻转（horizontal flip），随机裁剪加颜色扭曲（random crop & color distortion），随机采集块域（Randomly sample a patch）（获取小目标训练样本）。SSD上数据增强的效果增加明显

5.9.2.2 test流程

  • 预测过程比较简单，对于每个预测框，首先根据类别置信度确定其类别（置信度最大者）与置信度值，并过滤掉属于背景的预测框。然后根据置信度阈值（如0.5）过滤掉阈值较低的预测框。对于留下的预测框进行解码，根据先验框得到其真实的位置参数。

5.9.3 SSD实验与总结

5.9.2.1 实验

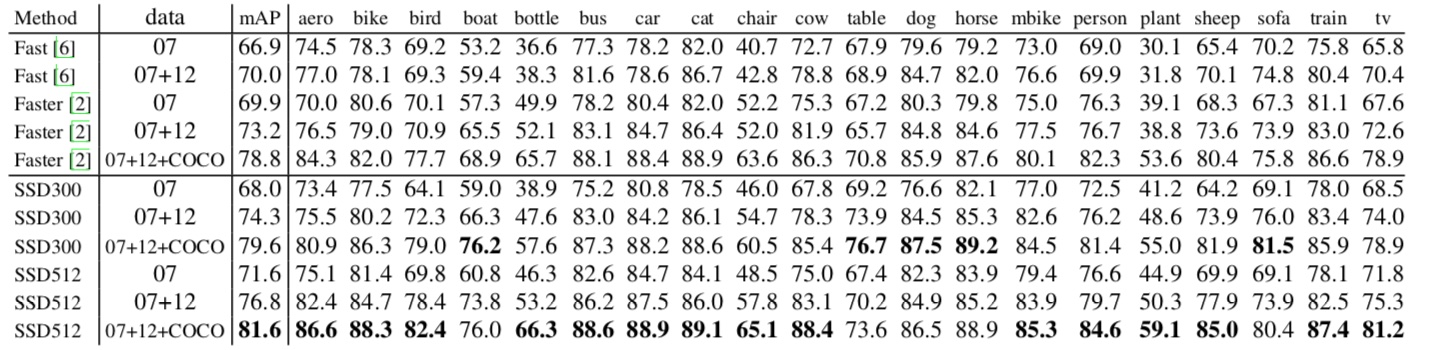

  • 1、SSD在VOC2007，VOC2012及COCO数据集上的性能，如下面所示。相比之下，SSD512的性能会更好

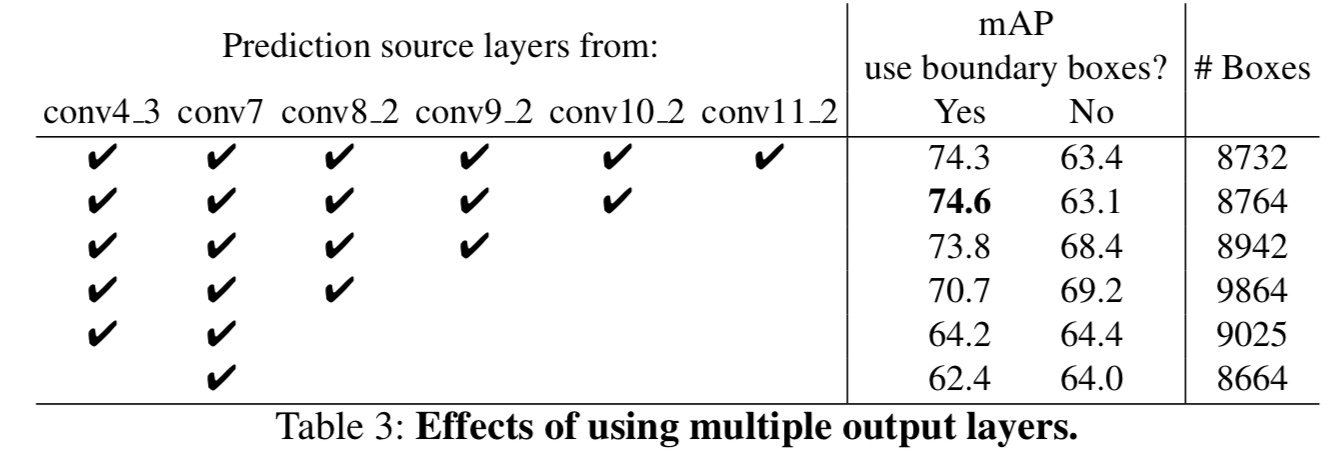

  • 2、多尺度特征图对SSD的影响

  • 3、SSD与其它检测算法的对比结果（在VOC2007数据集）如表2所示，基本可以看到，SSD与Faster R-CNN有同样的准确度，并且与Yolo具有同样较快地检测速度。

5.9.3.3 总结

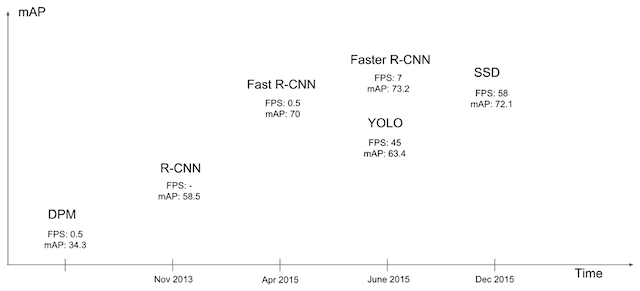

从图中看出SSD算法有较高的准确率和性能，兼顾了**速度和精度。SSD算法的优点应该很明显：运行速度可以和YOLO媲美，检测精度可以和Faster RCNN媲美。当然也有一些缺点：

  • 1、需要人工设置prior box的min_size，max_size和aspect_ratio值。网络中prior box的基础大小和形状不能直接通过学习获得，而是需要手工设置。

  • 2、虽然采用了pyramdial feature hierarchy的思路，但是对小目标的recall依然一般，并没有达到超越Faster RCNN太多。主要可能是这是由于SSD使用conv4_3低级feature去检测小目标，而低级特征卷积层数少，存在特征提取不充分的问题。

下面两个为github实现的版本：有兴趣可以阅读使用

https://github.com/ChunML/ssd-tf2：易于阅读和理解模型构建和计算过程

https://github.com/mattroos/ssd_tensorflow2：搭建多种结构模型

5.9.4 总结

  • SSD的结构
  • Detector & classifier的组成部分以及作用
  • SSD的训练样本标记
  • GT与default boxes的格式转换过程
